● 通過LR8102主機之間的同步采樣，支持通道擴展和實時高速數據傳輸

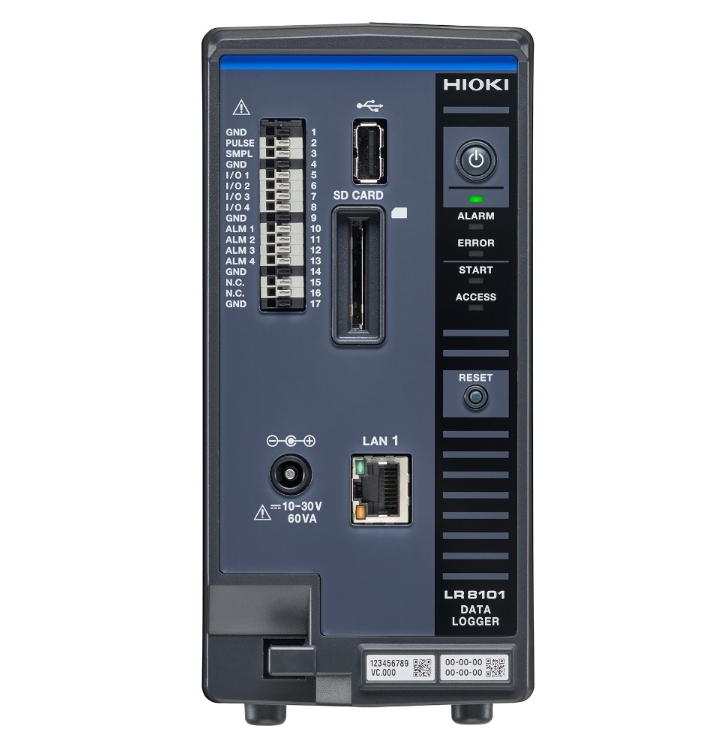

| 品名 | 數據采集儀LR8102 | 數據采集儀LR8101 |
|---|---|---|
| 可連接模塊 | 參照【選件】 > 【測量模塊】 | |
| 最多可連接模塊個數 | 10個 | |
| 最多可同步主機臺數 | 10臺 （需要光連接線） | 無法與主機同步 |
| 電源 | AC適配器 : AC適配器Z1016 (DC 12 V ±10%驅動) 外部電源 : DC 10 V ～ 30 V 交流電源模塊 M1100：使用功率測量模塊 M7103 時需要 | |
| 使用溫濕度范圍 | -10℃～50℃, 80% RH以下 (無結露) | |
| LAN端口數 | 2 | 1 |
| 通訊接口 | 【LAN1功能】 通過Logger Utility進行數據收集、記錄條件的設置 通過Logger Utility進行IP 地址的初始設置 利用通訊命令進行設置、記錄控制 通過 FTP 服務器手動獲取數據 FTP 數據自動發送（FTP客戶端） HTTP服務器功能 XCP on Ethernet（TCP） NTP客戶端功能
【LAN2功能】 以太網 XCP（UDP） 通過 UDP 輸出測量數據 | 【LAN1功能】 通過Logger Utility進行數據收集、記錄條件的設置 通過Logger Utility進行IP 地址的初始設置 利用通訊命令進行設置、記錄控制 通過 FTP 服務器手動獲取數據 FTP 數據自動發送（FTP客戶端） HTTP服務器功能 XCP on Ethernet（TCP） NTP客戶端功能 |
| 外部媒體 | U盤, 確保正常運行: Z4006 (16 GB) 支持SD存儲卡/SDHC存儲卡，確保正常運行: Z4001 (2 GB), Z4003 (8 GB) | |
| 外部控制端子 | 脈沖/邏輯輸入(1), 外部采樣輸入(1), 外部輸入輸出(4), 報警輸出(4), GND端子(5), CAN接口(1) | 脈沖/邏輯輸入(1), 外部采樣輸入(1), 外部輸入輸出(4), 報警輸出(4), GND端子(5) |
| 體積及重量 | 無模塊：約80W × 166H × 238D mm(不含突起物), 1.5 kg 安裝1個M7100模塊時：約134W × 166H × 263D mm(不含突起物) 安裝10個M7100模塊時：約620W × 166H × 263D mm(不含突起物) | |
| 附件 | 使用注意事項×1, 啟動指南 ×1, DVD ×1 (啟動指南, 使用說明書 詳細篇, Logger Utility, Logger Utility使用說明書, CAN單元設置軟件, CAN單元設置軟件使用順手, 通訊命令使用說明書) ※主機不附帶AC適配器。請選擇另售 (選件) 的AC適配器 Z1016、電源線L1012或交流電源模塊 M1100。 與 M7103 組合時需要使用交流電源模塊 M1100。 | |
